임베디드 구조

UART 핀 찾기

위에 빨간색으로 표시한 부분이 UART 핀으로 보입니다.



UART란, 병렬 전송을 직렬로 변환하는 통신 방법입니다.



• TX: 송신자 핀
• RX: 수신자 핀
• GND: 그라운드

UART 통신에서는 송신자 측이 TX이고 수신자 측이 RX이므로 위의 포트들 중에서 TX와 RX가 써져 있는 포트를 찾았습니다.

보드에 적혀 있는 것은 특별히 신경 써야 할 사항은 아닌 것 같고... #0BA440

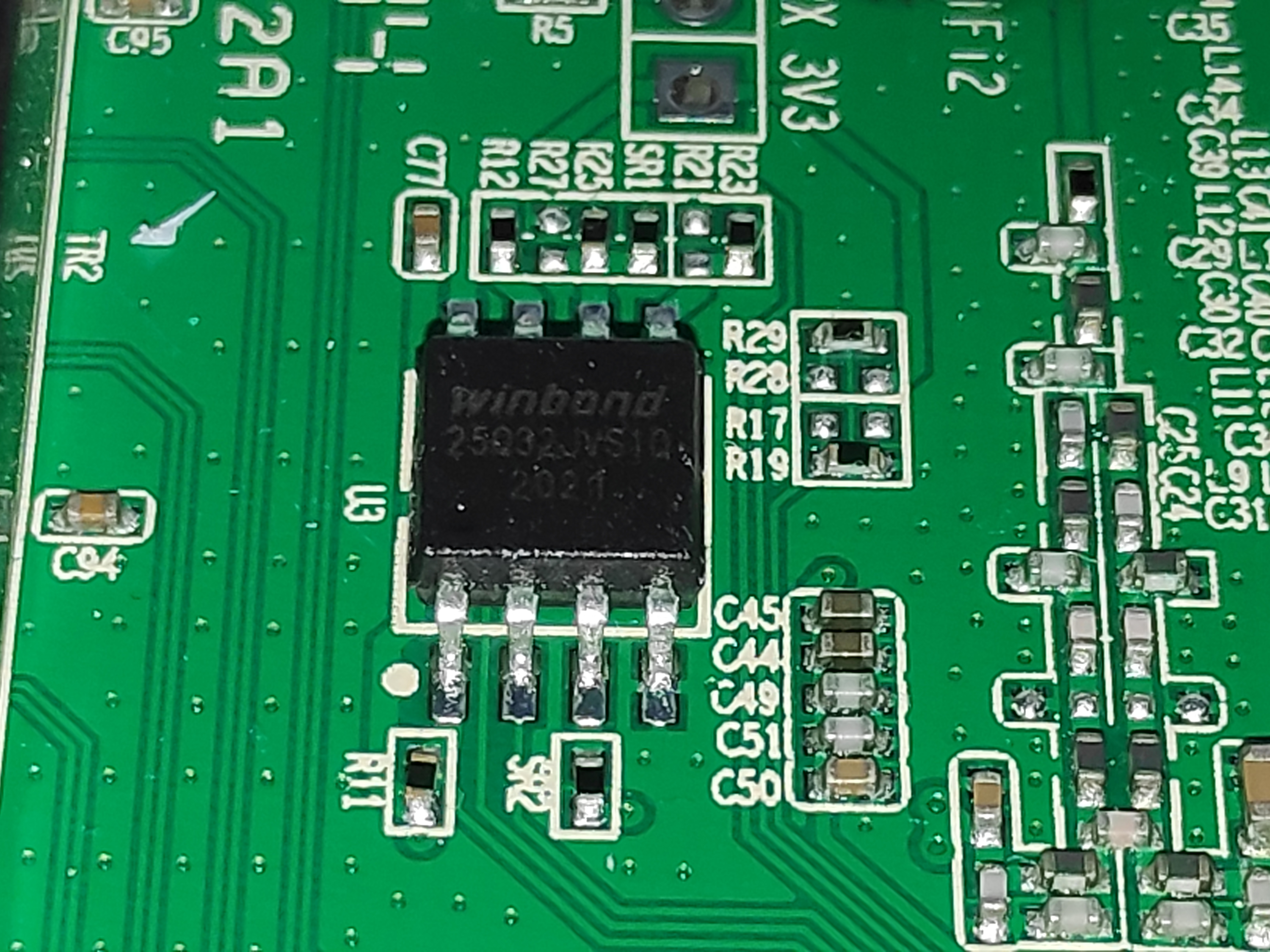

WINBOND 25032JVS10

검색해본 결과 정확히 이 제품은 나오지 않았지만 W25Q32JV라는 제품과 생긴 것도 대충 비슷하고 이름도 비슷해서...

(대충 맞겠지 하는 마인드로) 후자에 대해서 알아봅시다.

W25Q32JV는 32Mbit (약 4MB) 크기의 NOR 플래시 메모리입니다.

플래시 메모리란,
전기적으로 정보를 읽고 쓰는 비휘발성 저장장치를 의미합니다. 플래시 메모리에는 SSD, USB, SD 카드, 핸드폰 등이 있습니다.

데이터 전송 속도는 초속 약 66MB 정도 되며 4KB 크기의 섹터를 이용하므로 융통성 있는 아키텍처라고 한답니다.

연속적으로 읽기가 가능하다고 하고 전력 소모가 적고 고온에서도 잘 동작한다고 합니다.











WINBOND W9751G6KB-25

병렬 회로로 이루어져 있는 512Mbit (64MB) 크기의 DDR2 SDRAM입니다.

SDRAM이란, SRAM과 DRAM를 합친 것이 아니라 기존 DRAM의 파생형입니다. 동기식 전송 방식을 이용해 클럭 신호와 동시에 반응하므로 컴퓨터의 시스템 버스와 동기화되어 기존 비동기식 DRAM보다 빠른 속도로 진행이 가능해진다.

초당 약 133MB의 전송 속도를 보장하고 Double Data Rate architecture라는 기술을 이용해서 한 클럭 사이클 당 두 개의 전송을 할 수 있습니다.











MEDIATEK MT7628NN

Router On a Chip 무선 인터페이스이자 CPU와 메모리 등 자발적으로 작동할 수 있도록 하는 모든 부품들이 칩 내부에 갖추어져 있기 때문에 SoC, 즉 System on Chip이라고 할 수 있습니다.

System on Chip: 시스템을 운영하는데 필요한 모든 부품들이 모두 칩 안에 들어가 있는 칩입니다.

클럭이 580MHz인 MIPS 아키텍처의 CPU와 5-port 10/100 Fast Ethernet 스위치가 내장되어 있으며 128/256MB 크기의 DDR1 메모리도 탑재되어 있습니다. 802.11n 프로토콜 지원합니다. 2.4GHz 주파수에서 20/40 MHz의 대역폭에서의 통신을 지원한다는 것을 알 수 있습니다. 그리고 펌웨어는 리눅스 기반으로 작성되었다고 합니다.
